产品简介：
光学传递函数像质评价方法能把衍射、像差、渐晕以及杂散光等诸多影响光学系统或镜头的成像，因素综合在一起，通过傅立叶光学分析方法，定量、客观、，面的反映光学系统的成像，。光学传递函数是一个复函数，它由调制传递函数（MTF）和相位传递函数（PTF）组成。目前，、外对OTF测量仪的检定校准均是采用OTF标准镜头进行的。双胶合校验镜头的量值直接溯源到光学传递函数工作基准装置上。
仪器用途：

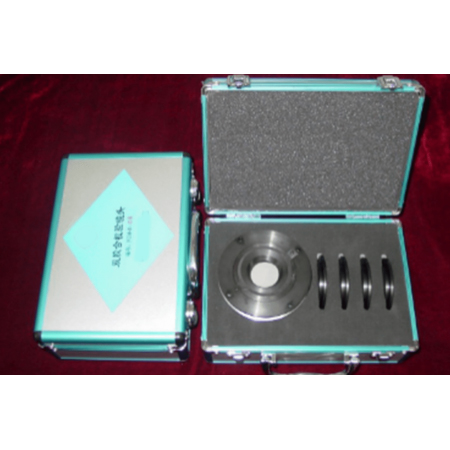

双胶合200mm校准镜头（以下简称双胶合镜头）是对以大口径、长焦距的准直物镜提供无限远目标的OTF测量仪进行检定和校准的，计量标准器具。
技术参数：
双胶合镜头由两种光学玻璃材料胶合而成，胶合材料的折射率在1.40~1.65之间，参考波长为546.1nm。双胶合镜头的焦距标称值为200mm，直径（，口径）为（56±0.1）mm。
标准可换光阑
双胶合镜头带有四个标准可换光阑，测量MTF时应将光阑逐一置于镜头后方（1.0±0.2）mm处。标准可换光阑的尺寸见下表：
双胶合镜头标准可换光阑单位（mm）
可换光阑 F/4 F/5.6 F/8 F/11
直    径 47.7 34.0 23.8 17.3
双胶合镜头安装时镜头的凸面应指向无限远一方，同时需配做内螺纹为M80 ×1的接口。
不确定度：双胶合镜头的不确定度MTF：UMTF=0.06（k＝2）
