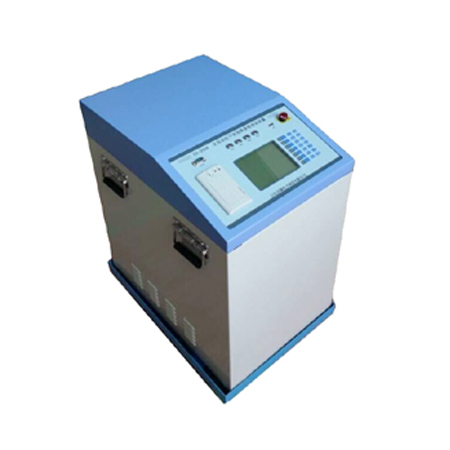

GPDS-2008全自动抗干扰线路参数测试装置
  • 产品名称：GPDS-2008全自动抗干扰线路参数测试装置
  • 产品型号：GPDS-2008
  • 所属类别：仪器仪表
  • 发布时间：2023-08-11
  • 已获点击：111
详细说明
产品简介：
本测试系统高压线路工频参数异频测试系统（分体式装置）的基础上全功能的升级换代产品,依据《DL/T 1119-2010输电线路工频参数测试仪通用技术条件》和《DL/T1179-2012-1000kV交流架空输电线路工频参数测量导则》将异频电源及测试主机整合为表源一体化的测试装置。即：异频电源及其输出控制、工频干扰抑制单元、隔离变压器及其档位切换、测试接线变换、接地分合操作、信号测量及采集、数据分析计算等功能全部集中在同一个机箱内。
现场实测时，对三相线路参数测试只需要线路对侧改换一次接线(短路接地或开路)，即可由主机内置的对应程序控制试验接线的变换、隔离变压器的输出、数据采样、计算分析等依次自动完成。在五分钟内可完成所有测试项目，提高了现场测试工作效率，且测试过程不需要更改换线，充分保证了测试人员和仪器设备的安全。
本测试装置的测试项目涵盖了各类电力输电线路在参数测量前的试验项目和工频参数测量项目中所要求的全部内容。
测试项目：
三相线路（两端悬空）的静电感应电压、对地电容电流的幅值及相位测量；
三相线路（对侧接地）的电磁感应电压、电磁感应电流的幅值及相位测量；
对同塔并架或平行、具有较强工频感应电压的线路扩展了核对相别、绝缘电阻测试(抗干扰型)及线路直流电阻测量(抗干扰型)的功能；
可测试三相输电线路的阻抗参数-正序阻抗、零序阻抗、阻抗角度等；电容参数-正序电容、零序电容、相间电容、各相等值电容；
可测试三相同塔多回或并行线路回路之间的零序互阻抗和零序耦合电容；
可测试二相铁路牵引线路及直流输电线路的阻抗参数-正序阻抗、零序阻抗、阻抗角度等；电容参数-正序电容、零序电容、相间电容、各相等值电容；
可测试二相同塔线路回路之间的零序互阻抗和零序耦合电容；
对超高压线路可通过线路实测的工频参数计算出线路波阻抗、传播常数、衰减常数、相位参数、波长、波速等分布参数。
功能特点：
六路各自独立量程的电压、电流测量通道，保证了对同塔多回或并行线路回路之间及三相线路相相之间的互阻抗和耦合电容的准确测试。
抗*扰能力强（具有超强抑制工频干扰影响的能力），抗干扰的原理是通过内置的工频抑制单元模块将现场的工频感应电压泄放，抑制比*大可以将感应电压减小200倍，并将工频干扰电流对地构成旁路，减小对异频电源输出的影响。
阻抗参数频率选择45Hz和55Hz双频自动测试，分别对电阻、电抗进行温度和频率换算，使得计算结果具有更好的工频等效性。
电容参数测试频率选择260Hz单频测试，解决了超短距离架空线路电容的测试准确度的难题。
装置内部异频电源具有更加良好细度的步进调压，解决了超短线路和电缆线路的测试难题。
采用*新数学算法和选用16位高精度AD芯片，保证了装置异频输出信号的纯净度和高保真度，在测试信号与工频干扰信号为1：20倍的情况下，可以准确将异频测试信号和工频干扰信号彻底分离，从而准确测试。
装置采用单相电源供电方式，方便基建现场使用单相发电机供电，同时具有380V电源误接保护功能；
高可靠性，装置内部异频电源具有过压、过流、输出短路、过热等多重保护，操作面板安装有手控急停按钮，保证了测试现场出现任何意外情况下对设备和测试人员的保护。
装置自带试验接地良好性检测功能，不但可以保证接地不良情况下装置电源不启动输出，而且避免了因试验接地不良导致的线路零序阻抗测试偏差。
具备测试项目扩展功能接口，可增加相应的测试附件，结合GPRS同步通讯传输完成对新建(尚未带电)或停电线路与运行线路(带电状态)的互感和耦合电容参数的现场实测。
可提供多回线路互感影响的不平衡度和耦合电容不对称度的影响测试分析（需定制）。
测试装置可内置有抗干扰绝缘电阻测试单元，可完全替代高压兆欧表（5000V）完成对线路核对相别、绝缘电阻测试,在装置内部加装了感应电压抑制模块，防止线路感应电压过高造成设备损毁。
可配抗干扰的线缆直流电阻测量单元，取代了电桥或直流电阻测试仪，避免了在干扰条件下损毁试验设备，通过数字滤波电路保证了在交流信号与直流信号混叠情况下准确分离出直流分量，解决了三相线路具有感应电压情况下直流电阻无法测量的技术难题。
技术参数：
1  根据测试系统选型配置表选择适用于不同工频干扰强度及线路长度的规格型号：以满足对0.2～1500km架空线路或电缆线路交流工频参数测试需要。
2  测试装置抗工频干*能力：在装置输出信号与工频干扰信号之比为1:20的条件下可靠、稳定输出，准*分离工频干扰信号并完成所有测试项目。
供电电源：单相AC 220V±10%，（10～40A）50Hz±2%；
测试装置保护功能
工作电源保护：仪器输入电源误接入380V电源时，过压报警指示灯亮并同时蜂鸣器发出告警提示音。装置外壳接地与试验接地检测：装置试验接地及外壳接地不良时，装置发出告警提示字符并关闭电源输出。
具备急停按钮，出现意外快速切断电源输出并将被测线路首端接地，保护测试人员和设备安全。
其他保护：装置具备过压、过流、短路、过热四种保护，在面板装有故障指示灯，提示出现故障类型。
异频电源输出特性：
1) 输出频率：45Hz/55Hz/260Hz定频输出    频率度优于±0.1%；
2）输出波形：标准正弦波， 波形失真度优于±2%；

装置型号及技术参数选型对应表

技术参数

2008A

2008B

2008C

2008D

适用于线路长度

0.2~1500km

0.5~800km

1~500km

1~200km

异频电源功率

10kVA

5kVA

3kVA

2kVA

输入工作电源

单相

单相

单相

单相

接地检测功能

有

有

有

有

静电电压测量

有

有

有

─

高感应线路核相

有

有

有

─

核相用罗氏线圈

有

有

有

─

电磁电压测量

有

有

有

有

接地电流测量

有

有

有

有

*大输出电流

40A

20A

10A

5A

*大输出电压

600V

400V

200V

200V

抗工频干扰电流

100A

60A

40A

20A

静电感应电压

30kV

20kV

20kV

─

电磁感应电压

600V

600V

600V

600V

纯电缆线路测试

满足

满足

─

─

二相线路测试功能

有

有

有

─

单相等值电容测试

有

有

有

─

互感不平衡测试

有

有

有

─

耦合不对称测试

有

有

有

─

适用电压等级

1000kV及以下

500kV及以下

220kV及以下

110kV及以下

阻抗测试范围

0.1～1000Ω

0.1～400Ω

0.2～400Ω

0.4～400Ω

电容测试范围

0.02μF～80μF

0.05μF～50μF

0.1μF～50μF

0.1μF～30μF

移动万向平板车

有

有

有

有

高空接线钳

有

有

─

─

专用测试钳线

2

2

1

1

外形尺寸

550mm*400mm*900mm

重    量

<85kg

<75kg

<65kg

<60kg
