天津津梁仪器设备有限公司

项   目

              型号
         性能参数

24

25

24多功能过程校验仪模拟输出
(SOURCE)

直流电压
（DCmV）

范围

-10 ～ 110mV

-10 ～ 110mV

精度=±(%设定值+%量程)

0.02%+0.01%

0.02%+0.01%

分辨力

1uV

1uV

直流电压
（DCV）

范围

-1 ～ 11V

-1 ～ 11V

精度=±(%设定值+%量程)

0.02%+0.01%

0.02%+0.01%

分辨力

10uV/0.1mV

10uV/0.1mV

直流电流
（DCmA）

范围

0 ～ 22mA

0 ～ 22mA

精度=±(%设定值+%量程)

0.02%+0.02%

0.02%+0.02%

分辨力

1uA

1uA

吸入电流
（SINK）

范围

0 ～ 22mA

0 ～ 22mA

精度=±(%设定值+%量程)

0.02%+0.02%

0.02%+0.02%

分辨力

1uA

1uA

外部电源

5 ～ 28V

5 ～ 28V

电阻
（OHM）

范围

0 ～40KΩ

0 ～40KΩ

精度=±(%设定值+%量程)

0.02%+0.02%

0.02%+0.02%

分辨力

0.01Ω/0.1Ω/1Ω

0.01Ω/0.1Ω/1Ω

热电偶
（TC）

范围

8种（R/S/K/E/J/T/B/N）

8种（R/S/K/E/J/T/B/N）

精度

0.4℃

0.4℃

分辨力

0.1℃/1℃

0.1℃/1℃

热电阻
（RTD）

范围

6种（Pt100/Pt200/Pt500/
Pt1000/Cu10/Cu50）

6种（Pt100/Pt200/Pt500/
Pt1000/Cu10/Cu50）

精度

0.2℃

0.2℃

分辨力

0.1℃

0.1℃

频率
（FREQ ）

范围

1Hz ～110KHz

1Hz ～110KHz

精度

±2个字

±2个字

分辨力

0.01Hz/1Hz/0.1KHz/2KHz

0.01Hz/1Hz/0.1KHz/2KHz

脉冲
（PULSE）

频率

无

1Hz ～10KHz

范围

1 ～100000cyc

精度

±2个字

分辨力

1cyc

开关量
（SWITCH）

范围

无

1Hz ～110KHz

精度

±2个字

分辨力

0.01Hz/1Hz/0.1KHz/2KHz

压力
（PRESURE）

范围

无

取决于压力模块

精度=±%量程

取决于压力模块

分辨力

5位显示

输入测量
(MEASURE)

直流电压
（DCmV）

范围

-5 ～ 550mV

-5 ～ 550mV

精度=±(%读数+%量程)

0.02%+0.01%

0.02%+0.01%

分辨力

1uV/10uV

1uV/10uV

直流电压
（DCV）

范围

-0.5 ～ 55V

-0.5 ～ 55V

精度±(%读数+%量程)

0.02%+0.01%

0.02%+0.01%

分辨力

0.1mV/1mV

0.1mV/1mV

直流电流
（DCmA）

范围

-5 ～ 55mA

-5 ～ 55mA

精度=±(%读数+%量程)

0.02%+0.01%

0.02%+0.01%

分辨力

1uA

1uA

电阻
（OHM）

范围

0 ～5.5KΩ

0 ～5.5KΩ

精度=±(%读数+%量程)

0.05%+0.02%

0.05%+0.02%

分辨力

0.01Ω/0.1Ω

0.01Ω/0.1Ω

热电偶
（TC）

范围

8种（R/S/K/E/J/T/B/N）

8种（R/S/K/E/J/T/B/N）

精度

0.7℃

0.7℃

分辨力

0.1℃/1℃

0.1℃/1℃

热电阻
（RTD）

范围

6种（Pt100/Pt200/Pt500/
Pt1000/Cu10/Cu50）

6种（Pt100/Pt200/Pt500/
Pt1000/Cu10/Cu50）

精度

0.4℃

0.4℃

分辨力

0.1℃

0.1℃

频率
（FREQ）

范围

3 ～50KHz

3 ～50KHz

精度

±2个字

±2个字

分辨力

0.01Hz/0.1Hz/1Hz

0.01Hz/0.1Hz/1Hz

开关量
（SWITCH）

范围

无

CLOSE/OPEN

阀值

200 ～300Ω

压力
（PRESURE）

范围

无

取决于压力模块

精度(±%量程)

取决于压力模块

分辨力

5位显示

通断
（CONNECT）

范围

0 ～500Ω

0 ～500Ω

精度

≤50Ω 发声

≤50Ω 发声

分辨力

0.01Ω

0.01Ω

回路供电
（LOOP）

范围

24V

24V

精度

±10%

±10%

大电流

22mA

22mA

其它功能

背光

√

√

自动关机

√

√

充电功能

√

√

室温显示

√

√

电量显示

√

√

斜坡信号

√

√

通讯功能

串行232通讯，可通过设备驱动软件实现对仪器的远地控制。

串行232通讯，可通过设备驱动软件实现对仪器的远地控制。

压力兼容性

VICTOR压力模块

VICTOR压力模块

一般特性

电气安全

EN61010-1：2001

EN61010-1：2001

耐压

 输入输出AC350V/1分钟

 输入输出AC350V/1分钟

绝缘

 输入输出DC500V /50MΩ

 输入输出DC500V /50MΩ

EMC

EN61326-1：2006

EN61326-1：2006

显示

大屏双显LCD

大屏双显LCD

供电

4×1.5V  AAA碱性电池

4×1.5V  AAA碱性电池

尺寸

205 × 95 × 42 mm

205 × 95 × 42 mm

重量

约500g

约500g

标准包装数量

10台

10台

标准包装尺寸

395mm*385mm*260mm

395mm*385mm*260mm

标准包装箱毛重

12.4Kg

12.4Kg

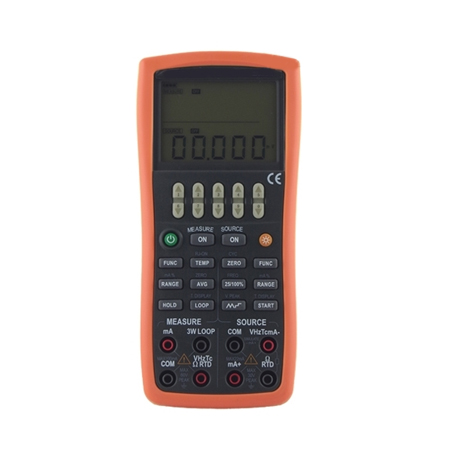

多功能校验仪
*注：表中范围为大范围，精度为大精度(读数的%)，分辨力为大分辨力
