天津津梁仪器设备有限公司

产品简介：

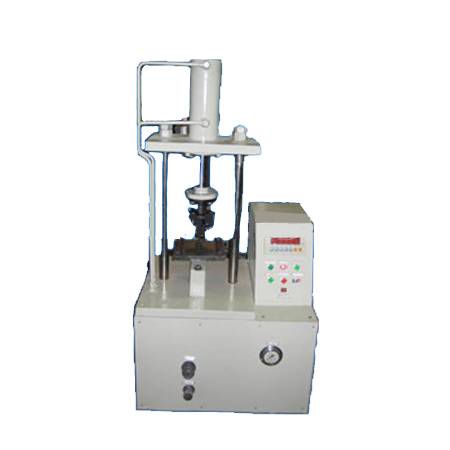

抗压强度试验机主要用于测试材料的抗压强度，压缩强度，弯曲强度等物理性能，采用电动加荷，或液压升降机构实现匀速加荷。广泛用于测量工程陶瓷、电瓷、日用陶瓷、水泥、砖瓦制品的抗压强度强度。更换夹具还可以用于测定抗弯，抗折，耐破等性能参数。
技术参数：
取样:试样应从待测制品中切取或直接按待测制品的制造工艺制备，每组试样数量不少于10个。
试样形状及尺寸:试样形状为圆柱形或横截面为正方形的方棱柱。圆柱形试样底面直径为5mm士0.1mm，高度为12.5mm士0.1mm横截面为正方形的方棱柱试样截面边长为5mm士0.1mm，高度为12.5mm士0.1mm。对于压电陶瓷，其长度应沿极化方向取12.5mm士0.1mm，不去除电极面。
试样处理:上下表面应研磨成平面并相互平行，平行度*.01mm，与轴心垂直度误差不大于0.01mm。上下表面的边缘作45°的倒角或圆弧倒角，深度为0.1mm-0.2mm。试样表面粗糙度Rz按GB/T1031规定不大于3.2μm
测量试样的直径或截面尺寸，0.02mm。
试样、接触块中心对准试验机压板的中心，在试样与接触块之间垫以垫片。在试样周围放置防护罩以防止试验时试样碎片飞出；
对试样连续施加试验力，横梁位移速率为0.2mm/min，记录试样压缩破坏时的临界载荷。
对于压电陶瓷，应在极化十天后按1-3条方法进行试验。
对于准脆性陶瓷和可加工陶瓷样品，破坏后的样品可能发生剪切破坏而不是粉碎性破坏，宜保留样品做断口分析。
