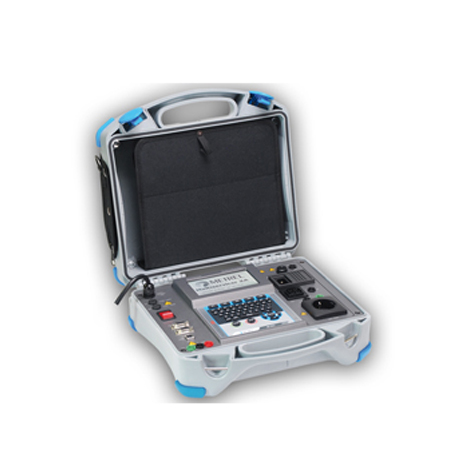

测量概要：
|
PAT测试 · 接地连接电阻 · 绝缘电阻 · 绝缘电阻-S · 替代泄漏电流 · 替代泄漏-S · 差分泄漏电流 · 接触泄漏电流 · 极性测试 · 钳式电流测试 · PRCD测试 · 功率/功能测试 |
机器测试 · 连接性（单独/自动） · 绝缘电阻 · 高压测试 · 环路阻抗和预期故障电流 · RCD测试 · 放电时间 · 电压、频率和三相旋转场 · 功能测试 |
开关柜测试 · 连续性 · 绝缘电阻 · 高压测试 · 放电时间 · 电压、频率和三相旋转场 · 功能测试 |
应用标准：
电磁兼容性EMC：EN61326
安全性（LVD）：EN61010-1，EN61010-031
功能性：VDE 0701-0702，EN 60204-1 Ed.5，EN 60439，IEC 61439-1
测量：
IEC/EN 61557（第1,2,3,4,6,7和10部分）和VDE 0404（第1和2部分）的标准
技术参数：
耐压测试 1890V,2500V
耐受电压
|
范围 |
分辨率 |
精度 |
|
0.00 – 3.00 kV |
0.01kV |
（读数的5%+5位） |
耐受电流
|
范围 |
分辨率 |
精度 |
|
0.0 – 99.9 mA |
0.1mA |
（读数的10%+8位） |
输出电压： 1890V（-0/+20%）,2500V（-0/+20%）,接地
脱扣电流（mA）：2,5,10,20,50,100;（精度±10%）
耐受电压 1000V
耐受电压
|
范围 |
分辨率 |
精度 |
|
0.00 – 1.50kV |
0.01kV |
（读数的5%+5位） |
耐受电流
|
范围 |
分辨率 |
精度 |
|
0.0 – 199.9 mA |
0.1mA |
*（读数的5%+5位） |
|
200 – 500 mA |
1mA |
*（读数的5%+5位） |
输出电压/功率：1000V -0%，+20% / 200W于电源230V，接地
脱扣电流（mA）：5,10,20,50,100，200；（精度±10%）
计数（s）： 2,3,5,10,30. 必须按下 START/STOP（开始/停止）按钮以开始操作
放电时间
|
范围 |
分辨率 |
精度 |
|
0.0 – 9.9 s |
0.1s |
*（读数的5%+3位） |
峰值电压
|
范围 |
分辨率 |
精度 |
|
0.0 – 550V |
1V |
*（读数的5%+5位） |
连续性
连续性 10A
|
范围 |
分辨率 |
精度 |
|
0.00Ω – 1.99Ω |
0.01Ω |
*（读数的5%+3位） |
连续性 200mA
|
范围 |
分辨率 |
精度 |
|
0.00Ω – 1.99Ω |
0.01Ω |
*（读数的5%+3位） |
开路电压： <9V DC
绝缘电阻，绝缘-S电阻
绝缘电阻
|
范围 |
分辨率 |
精度 |
|
0.000MΩ–0.500 MΩ |
0.001MΩ |
±（读数的10%+3位） |
|
0.501MΩ-1.999MΩ |
0.001MΩ |
±（读数的5%+3位） |
|
2.00MΩ-19.99MΩ |
0.01MΩ |
|
|
20.0MΩ-199.9MΩ |
0.1MΩ |
绝缘-S 电阻
|
范围 |
分辨率 |
精度 |
|
0.000MΩ–0.500 MΩ |
0.001MΩ |
±（读数的10%+5位） |
|
0.501MΩ-1.999MΩ |
0.001MΩ |
±（读数的5%+3位） |
|
2.00MΩ-19.99MΩ |
0.01MΩ |
额定电压： 250V DC，500V DC（-0%，+10%）
替代泄漏电流，替代泄漏-S 电流
替代泄漏电流
|
范围 |
分辨率 |
精度 |
|
0.00mA – 19.99mA |
0.01mA |
±（读数的5%+3位） |
开路电压： <50V AC 于额定电源电压
差分泄漏电流
|
范围 |
分辨率 |
精度 |
|
0.00mA – 9.99mA |
0.01mA |
±（读数的5%+5位） |
功率/功率测试
器具功率
|
范围 |
分辨率 |
精度 |
|
0.00 kVA– 4.00 kVA |
0.01kVA |
±（读数的5%+3位） |
接触泄漏电流
器具功率
|
范围 |
分辨率 |
精度 |
|
0.00 mA– 2.50 mA |
0.01mA |
±（读数的10%+5位） |
极性剪辑
测试电压 <50V AC
探测 通过,L-open（火线开路）, N-open（零线开路）, PE-open（地线开路）,
L-N crossed（火-零交叉）, L-PE crossed（火-地交叉）,
N-PE crossed（零-地交叉）, L-N shorted（火-零短路）,
L-PE shorted（火-地短路）, N-PE shorted（零-地短路）,
Multiple faults（多重故障）
钳式测量真有效值TRMS电流
|
范围 |
分辨率 |
精度* |
|
0.00mA- 9.99mA |
0.01mA |
±（读数的5%+10位） |
|
10.0mA- 99.9mA |
0.1mA |
±（读数的5%+5位） |
|
100mA- 999mA |
1mA |
±（读数的5%+5位） |
|
1.00A- 9.99A |
0.01A |
±（读数的5%+5位） |
|
10.0A- 24.9A |
0.1A |
±（读数的5%+5位） |
PRCD测试
便携式RCD脱扣时间
|
范围 |
分辨率 |
精度 |
|
0 ms–300 ms（1/2 X IΔN） |
1ms |
±3ms |
|
0 ms–300 ms（IΔN） |
1ms |
|
|
0 ms–40 ms（5 X IΔN） |
1ms |
|
测试电流（IΔN）： 10mA, 15mA, 30Ma
测试电流倍数：1/2 X IΔN， IΔN， 5X IΔN
测试模式：单次，自动测试
RCD测试
一般数据
额定剩余电流（mA）： 10，30，100，300，500，1000
测试电流选项：0.5 X IΔN， IΔN，2X IΔN，5X IΔN
测试电流形状：正弦波（AC），脉动（A）
RCD类型：G（非延迟），S（延时型）
接触电压 RCD - Uc
|
范围 |
分辨率 |
精度 |
|
0.0 – 19.9 V |
0.1V |
读数的 （-0% / +15%）±10位 |
|
20.0 – 99.9V |
读数的 （-0% / +15%） |
测试电流：max. 0.5 X IΔN
脱扣时间
|
范围 |
分辨率 |
精度 |
|
0.0 – 40.0 ms |
0.1ms |
±1ms |
|
0.0 – 时间（ms） |
0.1ms |
±3ms |
测试电流：0.5 X IΔN， IΔN，2X IΔN，5X IΔN
脱扣电流
|
范围 |
分辨率 |
精度 |
|
0.2XIΔN – 1.1 XIΔN （AC型） |
0.05 X IΔN |
±0.1 X IΔN |
|
0.2XIΔN – 1.5 XIΔN （A型，IΔN\\30mA） |
0.05 X IΔN |
±0.1 X IΔN |
|
0.2XIΔN – 2.2 XIΔN （AC型，IΔN<30mA） |
0.05 X IΔN |
±0.1 X IΔN |
故障环路阻抗
Zs
故障环路阻抗/预期故障电流
|
范围（Ω） |
分辨率 |
精度 |
|
0.00 – 9.99 |
0.01 |
±（读数的5%+5位） |
|
10.0 – 99.9 |
0.1 |
|
|
100 – 999 |
1 |
±读数的10% |
|
1.00k – 9.99k |
10 |
测试电流（于230V）：6.5A（10ms）
额定电压范围：30V – 500V（45Hz – 65Hz）
Zs（rcd）, Rs（rcd）
故障环路阻抗/预期故障电流
|
测量范围（Ω） |
分辨率 |
精度 |
|
0.00 – 9.99 |
0.01 |
±（读数的5%+10位） |
|
10.0 – 99.9 |
0.1 |
|
|
100 – 999 |
1 |
±读数的10% |
|
1.00k – 9.99k |
10 |
额定电压范围： 50V – 500V（45Hz – 65Hz） 不使RCD脱扣
高精度故障环路阻抗Z mΩ L-Pe（带附件A1143）
|
测量范围（mΩ） |
分辨率（mΩ） |
精度 |
|
0.00 –199.9 |
0.1 |
±（5%+1 mΩ） |
|
200 – 1999 |
1 |
|
|
2.00 – 19.99 |
10 |
5% |
额定电压范围：100V – 440V
额定频率：50Hz
测试电流（于230V）：154A（10ms）
接触电压
|
测量范围（V） |
分辨率（V） |
精度 |
|
0 –100 |
1 |
±（10%+3位） |
线路阻抗
|
测量范围（Ω） |
分辨率（Ω） |
精度 |
|
0.00 – 9.99 |
0.01 |
±（读数的5%+5位） |
|
10.0 – 99.9 |
0.1 |
|
|
0.00 – 999 |
1 |
±读数的10% |
|
1.00k – 9.99k |
10 |
测试电流（于230V）：6.5A（10ms）
高精度线路阻抗
|
测量范围（mΩ） |
分辨率（mΩ） |
精度 |
|
0.1 – 199.9 |
0.1 |
±（5%+1 mΩ） |
|
200 – 1999 |
1 |
|
|
2.00 – 19.99 |
10 |
5% |
额定电压范围：100V – 440V
额定频率： 50Hz
测试电流（于400V ）：267A（10ms）
电压，频率和相旋转
相旋转
|
结果显示 |
1.2.3或3.2.1 |
|
0.1 – 199.9 |
0.1 |
|
200 – 1999 |
1 |
|
2.00 – 19.99 |
10 |
额定系统电压范围：100V AC – 550V AC
额定频率范围：14Hz - 500 Hz
电压，频率
|
范围 |
分辨率 |
精度 |
|
0 – 550 V |
1 V |
±（读数的2%+2位） |
|
范围（Hz） |
分辨率 |
精度 |
|
0.0 14.0 – 499.9 |
0.1Hz |
±（读数的0.2%+1位） |
电压，频率
电压
|
范围 |
分辨率 |
精度 |
|
0 – 550 V |
1 V |
±（读数的2%+2位） |
频率
|
范围（Hz） |
分辨率 |
精度 |
|
0.0 14.0 – 499.9 |
0.1Hz |
±（读数的0.2%+1位） |
