产品简介：

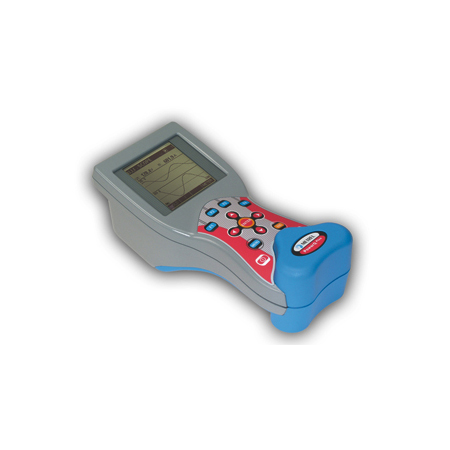

手持式三相电力质量分析仪是一种真正便携式三相电力质量分析仪，可与较高的测量仪器相匹敌，能够在各种不同的条件下使用。
体积小巧，易于操作，因此非常适用于进行日常测量以及在任务艰巨的工业环境中进行复杂的电力质量评估。
 通过预设的记录屏幕，可对所有主要电力质量参数进行现场评估（U、I、P、功率因数、cosφ、总谐波失真、单独谐波分量测量、相移等）。
Windows PowerQ Link 软件包使功能得到扩展
Power QPlus 和Power Q 使用一只手即可操作, 允许另一只手同时进行其他操作
标准
本仪器基于以下标准开发和制造
安全性： IEC/EN61010-1
电磁兼容性：IEC/EN6 1326-1
测量：IEC/EN50 160
目标应用：
低压电气系统中的电力质量评估和故障排除。
平衡三相系统中的相电流。
检查功率校正设备性能。
通过谐波频谱分析选择谐波滤波器。
捕获冲击电流（如电机起动电流）。
电压偏差记录。
功耗记录。
主要功能：
同时分析基本电力质量参数 （U, l, P, Q, S, PF）
高达 50 次分量的谐波分析
提供相图
三相系统的电压不平衡计算
在线示波器功能
轻型设计
下载软件包 PowerQ Link
电压和电流
三相AC/DC电压输入
采样频率： 5120Hz
分 辨 率： 4位
频率范围： 45-66 Hz
输入电压范围：3-550 VRMS L-N
输入电压范围：3-550 VRMS L-L
精    度：1%
波峰因数：<1.4 @ 550 VRMS
三相AC/DC电流输入，用于连接带电压输出的电流互感器
电流量程范围：A1033（1000A）电流钳
量程的10%IN：4A－100 A
量程的100%IN：40A－1000 A
波峰因数： <2.3 @ 1000A
电流量程范围：A1122（5A）电流钳
量程的10%IN：5mA－500mA
量程的100%IN：50mA－5A
是非直接电流测量的理想型式：1A/1A至10kA/5A的比例
有功功率，无功功率，视在功率
测量在四象限中进行，具有电容或电感特性的负载或发电机。
分 辨 率：4位
功率范围：1-40000MW，MVAr,MVA
电能范围：1-40000MWh，MVArh
功率精度：（3%+3位）
功率因数，cos的测量
电压和电流谐波测量
测量高达50次的谐波，带200ms的矩形时间窗口
电压事件和电压质量
VRMS（1/2）测量用于根据EN61000-4-30进行电压事件评估。
间隔时间：1-10分钟
记录时间段：*长到一周
能在LCD屏幕上生成EN50160报
记录器：
记录：*长达75小时U,I,F，功率和THD记录；EN50160标准分析：10分钟间隔，*长168小时。
显示和存贮：间隔内的*小值，平均值和值
电压和电流记录：
信     号：可选择U1,U2,U3,I1,I2,I3
间     隔：可选择1秒-30分钟
功率记录：
信    号： 可选择L1, L2, L3, TOT总和，
           时间间隔： 可选择1秒-30分
           显示数据： 时间间隔内的平均值、*小值和值（对于所有四个象限）
谐波记录仪：
信    号：可选择THDI1/2/3；THDU1/2/3
时间间隔：可选择1 秒-30分
显示数据：间隔时间内的*小/平均/值
冲击电流：
信    号：可选择U1,U2,U3,I1,l2,l3
时间间隔：可选择，10-200ms
触发电平：可选择,电流量程的 2%-100%
技术参数：
工作温度范围： -10 °C - +55 °C
湿度：95 % RH （0 °C ~ 40 °C）,无冷凝
污染等级：2
防护类型：双层绝缘
可承受过电压等级：电压输入：CAT III 600 V
防护等级：IP 42
显 示 屏：图形液晶显示屏，带有背光显示, 160x160点
外部DC电源：12 V, 400 mA *小值。
功耗：360 mA
通    信：RS 232和USB
Baud rate：2400 bps -115200 bps
连 接 器：9 针D型和USB-B
尺    寸：（220 x 115 x 90） mm
重量 （不包括附件在内）：0.65 kg
