产品简介：

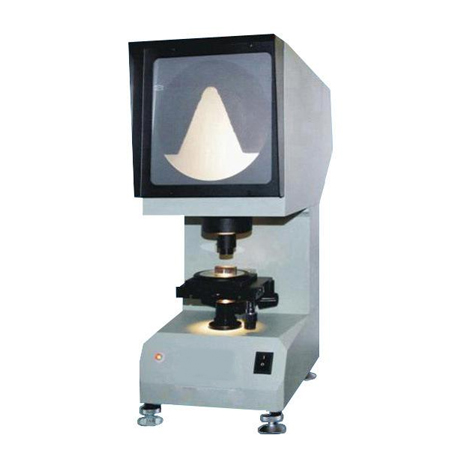

本投影仪发出的光线经聚光镜照射到被测物，再经物镜将被照射物体放大的轮廓投在投影屏幕上。根据实际需要，本仪器为单一投射照明，光源通过一系列光学元件投射在工作台上，再通过一系列光学元件将被测试样缺口轮廓清晰的投射到投影屏上。物体经二次放大和二次发射成正像，在投影屏上所看到的图形与实际试样放置的方向是一致的。冲击试样V或U型缺口轮廓放大50倍，投射到高清晰度的液晶投影屏上，与标准样板图比对，以确定被检测的冲击试样缺口加工是否合格。
性能特点：
符合标准GB/T229-1994、GB/T229-2007《金属材料夏比缺口冲击试验方法》；
检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器
放大50倍，检验结果，测量精度高；
标准样板图清晰显示、比对直观方便。
工作台三维调节，定位准。
造型设计，结构紧凑，操作方便。
强力排热系统，散热效果好，性能更稳定。
采用高亮度，长寿命的卤钨灯照明光源
技术参数：
放大倍数：50倍
投影屏直径：200mm
工作台尺寸：
方工作台：110×125mm
圆工作台：90mm
工作台玻璃直径：70 mm
工作台行程：纵向±10mm, 横向±10mm, 升降：12mm
工作台转动范围：0～360°
放大倍率：
仪器：50倍
物镜：2.5倍
投影物镜：20倍
光源（卤钨灯）：12V 100W
电源：220V 50Hz 150W
外形尺寸：515×224×603mm（长×宽×高）
重量：18kg
准样板图类型：2mmV U型缺口
执行标准：GB/T 229-2007   EN 10045.1-1990   ASTM E23-2002a标准样板图的缺口尺寸与偏差应满足标准规定
