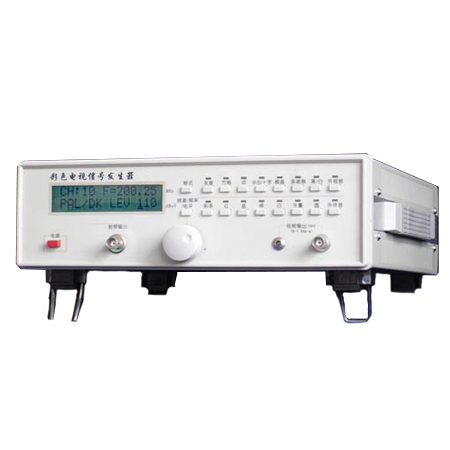

彩色电视信号发生器采用中频残留边带调制再变频的射频模式。确保信号在整个电视带宽内的一致性，故可作标准级的电视信号源和高性能的调制器使用。 采用 轻触键、数码调谐器，操作灵便。 采用 液晶显示屏指示电视频道、载波频率、射频电平和制式。 产生 方格、点、十字中心、黑白方格、多波群、黑白行、灰度、彩条、红场、绿场、蓝场、白场、四矢量、圆环等图象信号验相结合，在每个实验前都详尽叙述预习内容、应该掌握的知识点、实验要求和电路的工作原理等 , 还详细介绍了仪器的使用方法。
|
射频特性 |
备注 |
|||
|
频率范围 |
45.00-870MHz 全频道 |
|
||
|
频率精度 |
7 X10-5 |
|
||
|
频率步长 |
50KHz |
|
||
|
110dB ± 8dB uV |
|
||
|
60 dB |
|
||
|
14 dB |
|
||
|
约 82% |
|
||
|
-60dB |
|
||
|
6.5,6.0,5.5 MHz |
可根据需要设置 |
||
|
50KHz |
正弦波 |
||
|
1KHz |
|||
|
|
视频特性 |
备注 |
||
|
输出幅度 |
0-1.5V P-P ( 可调 ) ，正极性 |
|
||
|
符合 CCIR 、PAL D ／ K 制式标准 |
|
