产品简介：

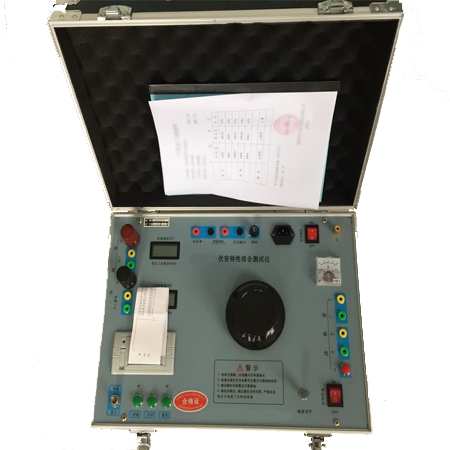

互感器特性综合测试仪是为继电器保护试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台多功能试验仪器。本仪器采用高效低耗优质材料和特殊绕法的升压器，微处理器进行数据采集、分析和存储，内置微型打印机可打印测试数据和曲线，测CT变比时，可自动计算出变比值。一人操作即完成全部测试工作。本机具有重量轻、携带、操作方便。
技术参数：
输入电压：交流220V或380V、50HZ、自动识别输入电压。
工作环境温度：0~40℃。
输入电压：输入交流220V时，输出0-500V。
输入交流380V时，输出0-1000。
电流：*大瞬时电流，测变比时为600A。
输入交流220V时，输出0-400A。
输入交流380V时，输出0-600A。
伏安特性测试时为15A。
数字电压表测量范围：0-9999V；分辨率：0.1V。
作电流显示时：0-9.9A；分辨率：0.1mA。
数字电流表测量范围：0~3000A；分辨率：0.01A。
误差：1≤1%，U≤1%。
测CT变比时，可自动计算变比值，并打印数据和计算结果。
测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。
外型尺寸：长×宽×高=470×340×260mm3。
重量：23Kg。
注意事项：
电流互感器二次线圈不应有接地点。
调压器开关及输出开关在断开位置方向可接线和拆线。
试验前本装置应可靠接地。
做完试验后应及时回零，严禁在高电压，大电流下长时间停留。
使用方法
伏安特性试验：
使用者根据被试设备的伏安特性适当选择输入电压，当需要输出500V以上电压时，应输入380V电压。
将仪器可靠接地。
检查电流互感器无接地点。
将开关“16”拨至伏安档。
检查调压器是否归零，打开“24”开关，按一下复位键，其上方的指示灯亮，此时微处理器处于等待存储状态。
接通输出开关4，缓慢顺时针转动调压器，需存储时按一下存储键，存储键上方指示灯亮，内部蜂鸣器响。（注：每次测量的全过程不允许回调调压器，调至大电流时的停留时间要尽量短。）
多可存储20组电流，电压值。
存储完毕后调压器调零。
按一下打印键可将测试数据和伏安特性点阵图打印出来。电压轴分三个量程，量程选择为自动方式，根据采样电压*大值自动选择某一量程：
0—199V 每格代表10V
200V—499V 每格代表25V
500V—2000V 每格代表50V
电流轴分两个量程，量程选择为自动方式，根据采样电流*大值自动选择某一量程。
0—7A 每格代表 0.25V
7A—40A 每格代表0.5A
按一下复位键复位后，可重复测试。
试验完毕，断开“4”开关和“24”开关，拔出连接线。
