产品简介：

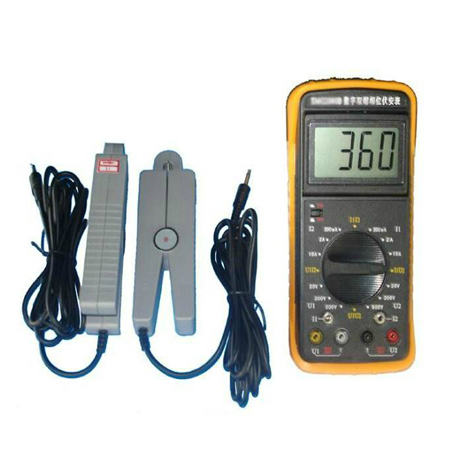

手持式双钳数字相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I 及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得*视觉效果。
仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。
技术指标：
基本误差
参比工作条件
（a）环境温度：（23±5）℃
（b）环境湿度：（45～75）% RH
（c）被测信号波形：正弦波、β=0.02
（d）被测信号频率：（50±0.2）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围：
100～220V、0.5A～1.5A
（g）外参比频率电磁场干扰：应避免
基本误差极限
交流电压（见表1）
输入阻抗：各量限均为2MΩ
测 U1-U2 相位时电压输入回路阻抗：40KΩ
交流电流（见表2） 1.2.3 相位
U-U、U-I、I-I（见表3）
工作误差
额定工作条件
（a）环境温度：（0～40）℃
（b）环境湿度：（20～80）% RH
（c）被测信号波形：正弦波、β=0.05
（d）被测信号频率：（50±0.5）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围
测U1-U2相位时：30V～500V
测 I1-I2 相位时：10mA～10.00A
测 U1-I2 或 I1-U2 相位时：
10V～500V、10mA～10.00A
（g）外参比频率电磁场干扰：应避免
额定工作误差极限
在 2.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
安全特性
耐压
电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受 1000V/50Hz、两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时 1min 的试验。
绝缘电阻
仪表线路与外壳之间、两电压输入端之间：≥10MΩ
其它技术特性
显示位数：3
采样速率：2～3次/秒
电源：单个 9V 迭层电池、电源电流小于5mA
外形尺寸
表壳尺寸： 186×86×33
钳壳尺寸： 140×40×19
钳口尺寸：7×8
重量
表 体： 280g
测 量 钳：2×200g
储存条件
温 度：－10℃～50℃
★ 附件
1. 电压测试线：1套（4条）
2. ML10 型钳形电流互感器：2 把
3. 仪表箱包：1个
