FCZGF-2000便携直流高压发生器

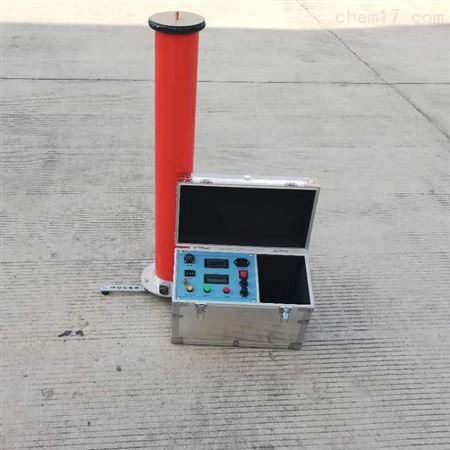

  • 产品名称：FCZGF-2000便携直流高压发生器
  • 产品型号：FCZGF-2000
  • 所属类别：仪器仪表
  • 发布时间：2022-06-16
  • 已获点击：282
详细说明
产品简介：
①体积更小、重量更轻、更美观、更可靠、操作更简便、功能齐全。
②采用工艺制造。脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更高，纹波更小，频率高达100KHZ。
③按免维修设计，主要部件均采用器件耐用，不怕连续对地直接短路放电。
④精度高、测量准确，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。仪器具有高低压端测量泄漏电流，高压端采用球形屏蔽数字表显示、不怕放电冲击。抗扰性能好，适合现场使用。
⑤控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。
⑥负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能，自动保护功能强，操作安全，各种技术指标均行业标准及同类产品。
⑦具有75%的功能，做氧化锌避雷器测量带来方便。本仪器控制箱上有75%的电压开关功能，当电流升到1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压旋钮回到零位上，并且将微调电压旋钮回到零位上。并应立即将75%的铵钮开关打到正常的位置上，再做其它试验。
技术参数：

规格
技术参数

60/2

60/3

120/2

120/3/5

输出电压 (kV)

60

60

120

120

输出电流 (mA)

2

3

2

3/5

输出功率 (W)

120

180

240

360/600

充电电流 (mA)

2

3

2

3/5

控制箱重量(kg)

2

2

2

2

倍压筒重量(kg)

2.5

2.5

4

4

倍压筒规格(mm)

Ф90
340

Ф90
340

Ф90
470

Ф90
470

电压测量误差

0.05%(满度)±1个字

电流测量误差

0.05%(满度)±1个字

过压整定误差

AI技术设定过压保护和过流保护. 误差≤0.05%

智能（AI）测试

AI全自动氧化锌避雷器和油浸或变压器测量功能。可以直接打印实验报告及保存实验报告。精度≤0.05%

0.75切换误差

高精度0.75UDC-1mA单触按钮（精度≤0.10％）
适合氧化锌避雷器试验

波纹系数

≤0.05%

工作方式

间断使用：额定负载30分钟， 1.1倍额定电压使用：10分钟

工作环境

温度：-10℃～+40℃

相对湿度：室温为25℃时不大于85％（无凝露）

海拔高度：1500米以下

带电容负荷

被试品电容量无限制

结构特点

电气绝缘倍压筒

空气绝缘、无泄漏之虑


操作说明：
控制箱上的显示灯、开关、旋钮等已标清楚，看此操作说明时请参照控制箱的面板上元器件名称使用。
高压塔底盘侧面有七芯插座为联接控制箱电缆之插座，底盘侧面有铜接线柱为接地端子作连接地线用。
随附有高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源开关，不用时请拔掉插头，就自动关闭电源。换电池时请将上盖镙丝打开，换好后请扣好盖用镙丝拧紧。扁园表换电池时打开后盖。
1、将控制箱面板上的接地端子与高压塔的接地接线柱用接地线连接在一起并与现场或试验室的地线接牢。为保证您与设备的安全，请务必反复检查地线，确保各部接地良好。
用提供的七芯电缆连接控制箱与高压塔，电缆两端为同样的快速航空插头，注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。（可用电缆任一端连接控制箱或高压塔）接好电源线，电源为单项交流220V，工频50HZ。
2、打开电源开关，此时电源开关灯（绿）和面板表亮。则高压指示灯(绿)亮，如高压提示蜂鸣器处在开的位置，则鸣叫以提示操作者在加高压，此时，顺时针旋转高压输出调节钮， 则升高压，电压表显示为负载试品上的电压KV值，电流表则显示试品上流过的电流与所有泄漏电流之和，但不包括内置高压分压器的电流。电流以微安单位UA值。
如果打开电源开关，高压显示灯（绿）不亮，且故障显示中"回零"灯（红）亮 时、则表示高压输出调节钮未在零位上，请逆时针旋转此钮至"零位"上，并将微调电压旋钮回到零位上，些"回零"灯灭，再顺时针调节即可升压。
3、若不需要额定输出电压范围内的调压保护时 ，要把过压保护整定钮顺时针旋至*大值。此时，当输出电压超过额定输出电压时即自动保护，切断高压。若要求在额定输出电压范围内进行调压保护时，请空载升压按以上步骤升压到预定的保护电压上，再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上，作过压保护动作，"过压"指示灯亮，保持过压保护整定旋钮就定于此位置上，将升压旋钮回到零位上，关闭电源。接上试品，则以后升压超过预定电压时即自动切断高压。
4、当发生过压、过流等故障时，高压自动切断，高压显示灯（绿）灭，蜂呜器停止鸣叫，相应故障指示灯亮，说明试品已短路，若要重新启动时，应将高压输出调整钮回零位上，微调旋钮同样在零位上，再关电源开关，然后再打开电源开关，才能切除保护重新升压。
正常工作关机时，应先将高压调整旋钮逆时针回到零位上，再将微调电压旋钮回到零位上，*后关电源开关。
电源开关兼用于保护重置开关，故当故障显示灯（回零显示灯除外）亮后应关闭电源开关再打开才能解除保护，重新升压。
5、负载为大容性负载时，为避免充电电流过大而触发过流保护，请适当放慢升压速度。试验完毕后，将输出电压调整钮逆时针旋至零位上，此时电压表仍显示试品上的电压值，请等试品通过高压塔放电至20KV以下时再用接地棒放电，以确保安全。
注意事项：
1、为确保人身安全，在此反复提醒用户注意控制箱及高压塔的良好接地以及停机后的试品及高压塔放电问题。
2、请不要遮挡控制箱上下通气孔，并防止异物从孔中掉入，如控制箱有风扇时，应经常检查风扇是否正常运转。
3、当高压塔绝缘筒脏污时请用干布擦净，不可用酒精，汽油等有机类溶剂擦洗。可用洗涤剂清洗绝缘筒表面，等风干后方可使用，运输或不使用时请放入铝合金箱内。
4、换保险管时，请按保险管座旁标定的安培数更换保险管。
5、若高压屏蔽微安表上显示"LOW BAT"时，请更换9V电池，以避免测量误差，不用时，请关掉电源。
6、未经允许，请勿开启控制箱及高压塔，这会影响产品的保修。自行拆卸概不负责。
