产品简介：

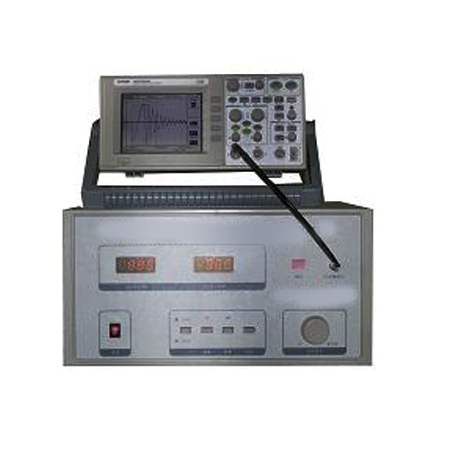

绕组匝间耐冲击电压测试仪适用于额定电压 380V 以下中小型电机、直流电机的绕组匝间绝缘检测，也可以用于变压器绕组、电器线圈绕组的匝间绝缘检测。构成电机、电动工具、变压器等的电气部分主要是线圈绕组，由于线圈绝缘材料不一致，操作者工艺水平的差异，使得各种线圈制品在生产制作过程中及搬运中会引起不同程度的绝缘损伤，使绕组线圈匝与匝之间存在着各种形式的绝缘故障，这些薄弱环节在没达到一定条件而被击穿或破坏之前，其线圈或绕组的固有电感量 L、品质因数 Q 值及电阻与分布电容基本无明显变化，使用常规手段通常无法进行鉴别，这就给此类线圈埋下了故障隐患。因此，匝间绝缘性能是电机、变压器等的关键指标。我国 GB755-87《旋转电机基本技术要求》、GB14711-93《中小型旋转电机安全通用要求》等规定必须对电机成品、半成品进行浸漆前后匝间绝缘耐压试验。
目前用于检测电机、变压器、电器绕组品质的方法普遍采用脉冲比较法。在线圈首尾之间施加一个短暂的高压脉冲，用于模拟开关冲击雷击波，由于高压脉冲时间短能量小，是一种无损试验，通过取样对比分析，能直观、迅速正确地判断出绕组匝间短路及各种不正常的故障。
匝间仪可以查出下列故障：
1) 匝间绝缘击穿（匝间短路）
2) 电晕放电
3) 绕组断线
4) 匝数差异
5) 绕组接错线、嵌错线
6) 对地击穿、相间短路
技术参数：
电源电压：220V±5%，50/60HZ
冲击波频率：电源频率为 50HZ 时为 25HZ，电源频率 60HZ 时为 30HZ
冲击波电压：0.3~3K V 范围内连续可调
数字峰值电压显示：0~3KV±5%
储能电容：0.1μF（或根据用户要求）
*输出能量：0.45J
环境湿度：0~40℃
相对湿度：≤80%
外形尺寸：433×320×212
采样示波器技术参数阅附件（说明书）
标准配置：
绕组匝间耐冲击电压测试仪 1 台
使用说明书 1 份
脚踏开关 1 只
电源线 .1 根
测试线 1 套
5000系列数字存储示波器 1 台
线控操纵盒 1 只
产品合格证 1 份
