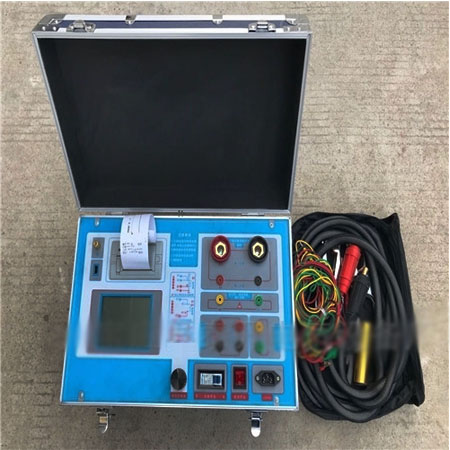

CT（保护类、计量类） |
PT |
|
伏安特性（励磁特性）曲线 |
伏安特性（励磁特性）曲线 |
|
自动给出拐点值 |
自动给出拐点值 |
|
自动给出5%和10%的误差曲线 |
变比测量 |
|
变比测量 |
极性判断 |
|
比差测量 |
比差测量 |
|
相位（角差）测量 |
相位（角差）测量 |
|
极性判断 |
交流耐压测试 |
|
一次通流测试 |
二次负荷测试 |
|
交流耐压测试 |
二次绕组测试 |
|
二次负荷测试 |
铁心退磁 |
|
二次绕组测试 |
|
|
铁心退磁 |
|
表1
测试仪主要技术参数： （见表2）
|
项 目 |
参 数 |
|
|
工作电源 |
AC220V±10% 、50Hz |
|
|
设备输出 |
0～1000Vrms， 5Arms（电流大设置值20A） |
|
|
大电流输出 |
0～600A |
|
|
励磁精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
二次绕组 电阻测量 |
范围 |
0.01～50Ω |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
二次实际 负荷测量 |
范围 |
5～500VA |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程）±0.1VA |
|
|
相位测量 （角差） |
精度 |
4min |
|
分辨率 |
0.1min |
|
|
比差 |
精度 |
0.05% |
|
CT 变比测量 |
范围 |
≤25000A/5A（5000A/1A） |
|
精度 |
≤0.5% |
|
|
PT 变比测量 |
范围 |
≤500KV |
|
精度 |
≤0.5% |
|
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |
尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg |
|
