产品介绍：

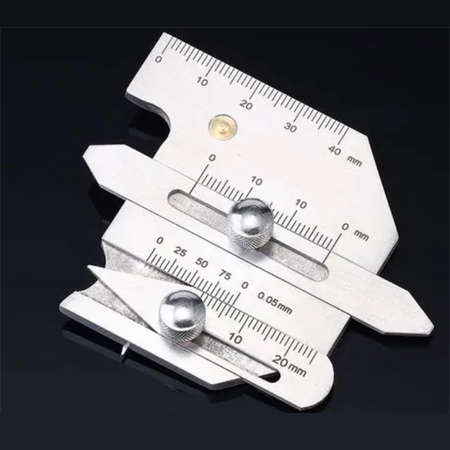

焊接检测尺/焊缝规使用方法：主尺正面边缘用于对接校直和测量长度尺寸，高度标尺一端用于测量母材的错位及焊缝高度，另一端用于测量角焊缝厚度，测角尺15o锐角面上的刻度用于测量间隙，测角尺与主尺配合可分别测量焊缝宽度及坡口角度，活动尺游标尺两端可作60o、75o、90o和30o角度样板使用，游标尺测量焊缝缝肉深度。KH45焊接检验尺不能做对接组焊缝X型坡口角角度测量和焊缝缝肉深度测量。KH45B型精密焊接检验尺可以测量上述所有范围。
焊接检测尺（焊缝规）注意事项：使用时，应避免磕、碰、划伤、特别要注意保护好各测量面，应注意防锈和保存。在进行长度、高度、和角度测量时应注意按说明书附图进行适当换算求得所需测量值。使用时，应避免磕、碰、划伤、特别要注意保护好各测量面，应注意防锈和保存。在进行长度、高度、和角度测量时应注意按说明书附图进行适当换算求得所需测量值。
主要参数：
作钢尺用 0 -40mm 1mm ± 0.10mm
错位 < 20mm 1mm ± 0.20mm
或 <30mm 0.05mm ± 0.10mm
坡口角度 < 150° 5° ±30°
间隙尺寸 1 -5mm 1mm ± 0.2mm
对接组焊缝
X 型坡口角角度 60° ；75° 30° ；90° ±30°
焊缝高度 < 20mm 1mm ± 0.20mm
焊缝宽度 < 45mm 1mm ± 0.20mm
角焊缝厚度 1--20mm 1mm ± 0.20mm
焊缝绞肉深度 ﹤30mm 0.05mm ±0.10mm
