产品简介：

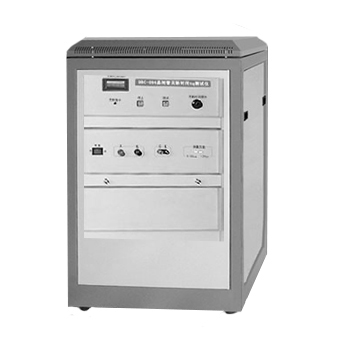

本测试仪为晶闸管电路换向关断时间tq的专用测试仪。根据晶闸管关断的物理过程，采用三电源法测试，其原理完全符合JB/T7626-94标准。
本仪器采用电容储能、脉冲放电测试电路、数显直读关断时间。具有测试高、重复性好、操作简便、可靠性高等特点，是晶闸管生产和应用单位较的产品检测设备。
技术参数：
关断时间tq测试范围：5－500μS
通态电流峰值：50A
通态电流下降率：20A/μS
关断期间施加反向电压：100V，为5V
再加断态电压：幅值500V 上升率100V/μS
测试重复频率：5次/秒
测量重复性误差：±1个字
环境温度：0～40℃
相对湿度：<85%
电 源：AC 220V±10% 50HZ
整机功耗：峰值功率小于1KVA
外型尺寸：600×600×1250 mm
重 量：32 kg（净重）
工作原理：
本测试仪采用三电源法测试晶闸管关断时间，主电路原理图见附图1所示。
电路工作过程如下：
同时触发T2和T测（被测试晶闸管），使被测晶闸管由阻断转换到导通状态，并由AC 240V经D2、R3、R4、C2 、L2通过T2向被测管提供规定的通态电流。
在导通100μS 后，触发T3，电容C3放电，使流经被测晶闸管的电流以20A/μS的电流变化率下降，当通态电流过零时，在被测晶闸管两端由C3施加上100V反向电压，使被测晶闸管完成反向恢复的物理过程。
触发T1，由AC 380V经R 1、D1、C 1、T 1、L 1、R2在被测晶闸管两端施加一个幅值为500V，dv/dt=100V/μS的再加断态电压。调节T1管的触发起始时间，改变再加断态电压的时刻，通过判断再加电压是否加得上来判断被测晶闸管关断是否成功。当T1管的开通时刻减小到恰好被测管允许施加断态电压而不转折开通的时间即对应被测管的临界关断时间。
AC 75V与R7、D4、C4、D5组成被测管100V反向电压嵌位电路。
