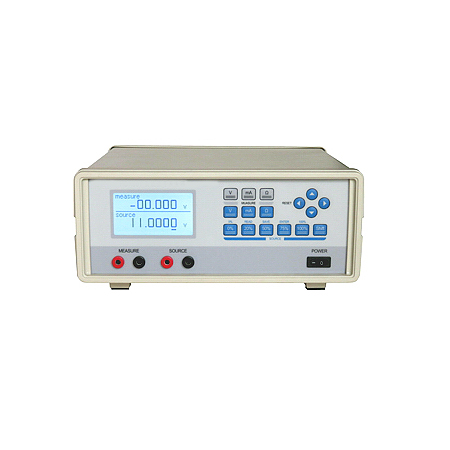

产品简介：
多功能信号校验仪: V、mA、mv、Ω,输出／测量同时独立使用）
智能信号发生器是一种兼有测量和输出功能的精密仪器，又称高直流信号源／多功能校验仪。它集测量和输出直流 mV, mA, V, Ω四种信号于一体；数字合成技术，测量与输出双显示同时使用，两部分相互独立，可任意组合；并提供现场24V电源。大量应用于各种过程测控仪表（如传感器、变送器、记录仪、调节器、显示仪、电动执行机构）的调试和校验。双排6位高亮度大屏幕液晶显示窗，元器件，高达0.5%FS，广泛用作自动化仪表厂家的专用标定设备。如输出：0－20mA，4－20mA，0－5V，0－10V，0－11V，0－110mv,0-4000Ω等。
智能信号发生器，一机多用(电压、电流、mV、电阻），兼有输出和测量功能；各项功能均设计了保护电路，有效避免误操作对仪器的损害，可靠耐用；大量应用于工厂实验室、仪表标定校验室、学校实验室等，能满足实验室及工厂的多种需求，是仪表校验、检测维护工具。具有连续输出、阶跃快捷输出、常用数据存储输出、外部开关控制输出功能，分辨率高、速度快、信号稳，有效提高实际生产的工作效率，实用方便。
技术特点：
输出和测量双显示，两部分相互立，互不干扰，多种信号任意组合同时使用，一机多用
数字合成式信号源，元件，6位高液晶显示，超高分辨率：上排测量值、下排输出值
测量信号：mA、V、mv、Ω信号，并可测量二线制4-20mA变送器的回路电流
输出信号：mA、V 、mv、Ω信号，带快速输出功能 和常用值存储输出功能
具有阶跃快速输出功能：如4mA，8mA，12mA，16mA，20mA
提供现场24V DC输出，为现场传感器、变送器等供电
具有外部开关控制输出功能，特别适合仪表批量生产的调试校验
每个快速输出功能均可任意设置 0％和100％，并长期保存使用
每个输出量程均可任意设置24个输出值，并长期保存使用
具有模拟三线制／四线制变送器功能
具有测量二线制／三线制／四线制变送器功能
具有短路、过压、过流全功能自我保护及提示，有效克服误操作
仪器功能强大、使用简单，一机多用，全智能设计，非人员即可使用的级性能产品。
主要参数：
电压输出：0～110.000mV，0～1.10000V ，0～11.0000V，高分辨力1μV10μV0.1mV，内阻≤0.2Ω
电流输出：0～2.5000mA，0～25.000mA，高分辨力0.1μA/1μA，负载电阻0～750Ω
电阻输出：0～400.00Ω,0～4000.0Ω，高分辨力0.01Ω/0.1Ω
阶跃输出：0%， 25%， 50%， 75%， 100%
输出：±0.05%FS
电压测量：0～±380.00mV，0～±38.000V
电流测量：0～±38.000mA
电阻测量：0～3800.0Ω
测量：±0.05%FS
数据存储：每个输出量程可以存储24个常用数据，共168个数据
带外部开关控制常用值存储和输出功能，适合仪表批量生产调试和校验
128×64点阵液晶：高亮度多信息显示窗
外供电源：24VDC，具有短路、过流保护功能
仪表电源：220V AC，50HZ，功耗：8VA
外形尺寸：255×120×255，仪表重量：3Kg
标准配置：
使用说明书、合格证各一份
配套电源线一根
信号输出线一付
信号测量线一付
|
项目器 |
输出范围 |
分辨率 |
测量范围 |
精 度 |
|
直流mA档 |
0～2.5000 mA |
分辨率0.1μA |
0～±38.000 mA |
±0.05%FS |
|
0～25.000 mA |
分辨率 1μA |
0～±38.000 mA |
||
|
直流V档 |
0～1.10000 V |
分辨率10μV |
0～±38.000 V |
|
|
0～11.0000 V |
分辨率0.1mV |
0～±38.000 V |
||
|
直流mV档 |
0～110.000 mV |
分辨率1μV |
0～±380.00 mV |
|
|
电阻Ω档 |
0～400.00Ω |
分辨率10mΩ |
0～3800.0 Ω |
|
|
0～4000.0Ω |
分辨率0.1Ω |
0～3800.0 Ω |
||
|
仪器特点 |
先进的数字合成技术；测量／输出双显示，相互独立，同时使用 |
|||
|
数据存储 |
每个输出量程可存储24个常用数据，共168个数据 |
|||
|
外部开关控制 |
具有外部开关控制常用值存储与输出功能 |
|||
|
24vDC输出 |
负载电流30mA（带短路、过流保护） |
|||
|
回路测量 |
有 |
|||
|
连续输出 |
有 |
|||
|
阶跃快捷输出 |
0%， 25%， 50%， 75%， 100% |
|||
|
阶跃输出设置 |
每个输出功能均可任意设置阶跃输出的上限和下限：0％和100％ |
|||
|
模拟变送器功能 |
模拟三线制／四线制变送器 |
|||
|
测量变送器功能 |
测量二线制／三线制／四线制变送器 |
|||
|
测量清零 |
有 |
|||
|
过载指示 |
有 |
|||
|
全功能保护 |
有 |
|||
|
液晶显示器 |
128×64点阵液晶：双排6位高多信息显示窗 |
|||
|
外形尺寸 |
255×120×255 （mm） |
|||
|
供电电源 |
AC220V,50HZ |
|||
|
仪器重量 |
3Kg |
|||
